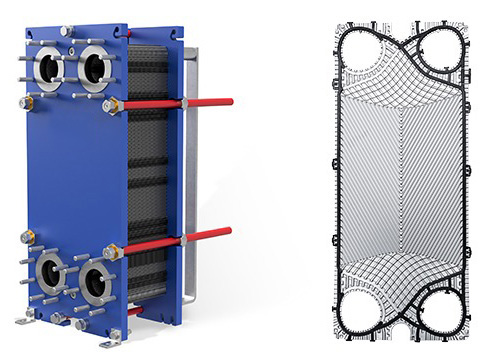

Plakalı eşanjörler, iki farklı akışkan arasında ısı transferini sağlamak için kullanılan bir tür ısı değiştiricisidir. Bu cihazlar, ince metal plakalarla tasarlanmıştır ve kompakt yapılarıyla enerji verimliliğini artırır. Plakalı eşanjörler genellikle ısıtma, soğutma ve sıvı-sıvı ısı transferi uygulamalarında kullanılır.
1.Akışkanların Giriş ve Çıkışı: Sıcak ve soğuk akışkanlar, eşanjörün giriş ve çıkış noktalarından plakalar arasına yönlendirilir. Bu akışkanlar, birbirine temas etmeden plakaların farklı yüzeylerinden akar.
2.Isı Transferi:
•Plakaların bir yüzeyinden sıcak akışkan, diğer yüzeyinden soğuk akışkan geçer.
•Sıcak akışkan, enerjisini plakalar üzerinden soğuk akışkana aktarır.
•Plakalar, yüksek ısı iletkenliğine sahip olduğu için bu enerji transferi hızlı ve verimli gerçekleşir.
3.Akış Düzeni: Akış düzeni genellikle ters akışlı veya paralel akışlı olabilir:
•Ters Akışlı: Akışkanlar zıt yönlerde akar. Bu, daha verimli bir ısı transferi sağlar.
•Paralel Akışlı: Akışkanlar aynı yönde hareket eder.
4.Isının Transfer Edilmesi:
•Plaka yüzeyindeki türbülans, ısı transferini artırır ve eşanjörün verimliliğini maksimize eder.
•Bu şekilde sıcak akışkan soğur, soğuk akışkan ise ısınır.
